SDIY Voltage Controled Amplifier



Le VCA décrit ici est basé sur le circuit 2180 de THAT. Facile à construire il offre de très bonnes performances.

La société THAT est spécialisée dans les circuits audio haut de gamme. Parmi ceux ci, il y a un VCA intéressant, c'est le 2180. Il ne nécessite aucun réglage et offre d'excellentes performances. La dynamique est supérieure à 120 dB avec une distorsion de 0.0025 % (modèle A). Ce circuit est toutefois assez cher.

Ce circuit est à réponse logarithmique ce qui signifie que le gain en dB est linéaire par rapport à la tension d'entrée. Cela donne des sons qui ont énormément de dynamique, ou si l'on préfère qui ont beaucoup de "pêche". C'est d'ailleurs là l'intérêt de ce module.

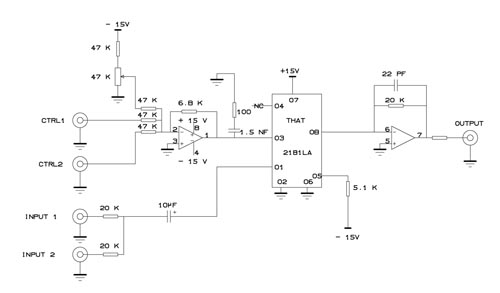

 Les éventuels potentiomètres de réglage des niveaux audio et de contrôle n'ont pas été représentés sur ce schéma. Il faut utiliser des potentiomètres de 50 ou 100 K log pour l'audio et des potentiomètres de de 10 ou 22 k lin pour le contrôle.





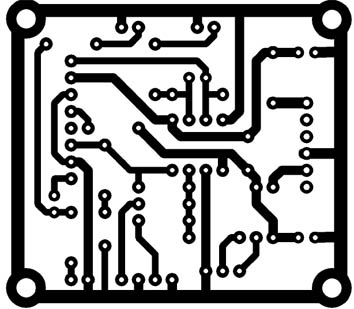

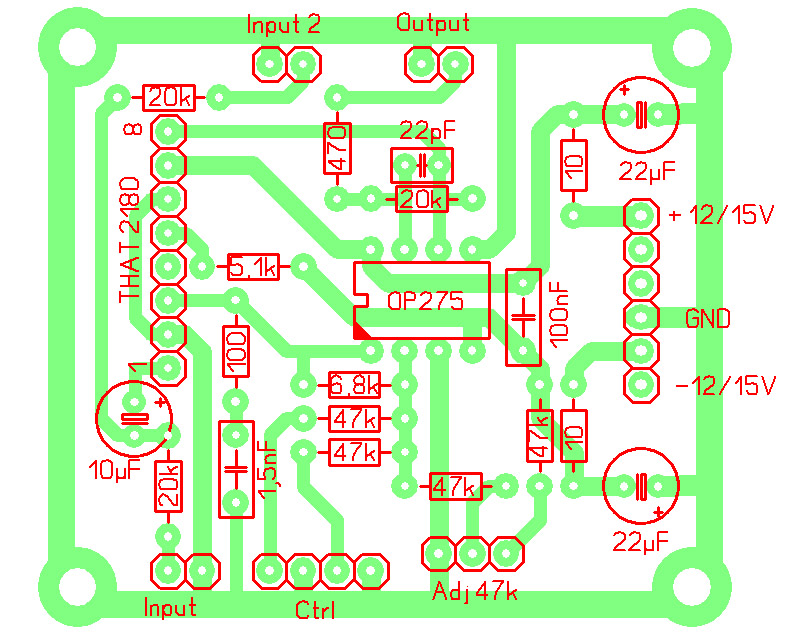

Nomenclature

Résistances

10 Ohms x2
100 Ohms x1
470 Ohms x1
5,1 KOhms x1
6,8 KOhms x1
20 KOhms x3
47 KOhms x3

ajustable de 47 KOhms

Condensateurs

22pF x1
1,5 nF x1
0,1 µF x1
10 µF x1
22 µF x2

Actifs

THAT 2180 x1

Comme ampli op, le constructeur préconise des OP 275, mais ceux-ci sont difficiles à trouver. On peut utiliser des TL 072, mais ce module mérite quand même mieux, des OPA 2134AP par exemple.
